O que é um pantógrafo?

Um pantógrafo de desenho é um mecanismo articulado baseado nas propriedades dos paralelogramas. É uma ferramenta que consiste em hastes ligadas que podem ser movidas em torno de um ponto fixo chamado pivô. Este instrumento foi criado para fazer reproduções de desenhos originais em escala à mão, mantendo as proporções. Ao longo do tempo, o termo pantógrafo tem sido utilizado para se referir a qualquer sistema de hastes articuladas. Para nós, um pantógrafo de desenho é algo como isto:

Partes de um pantógrafo de desenho

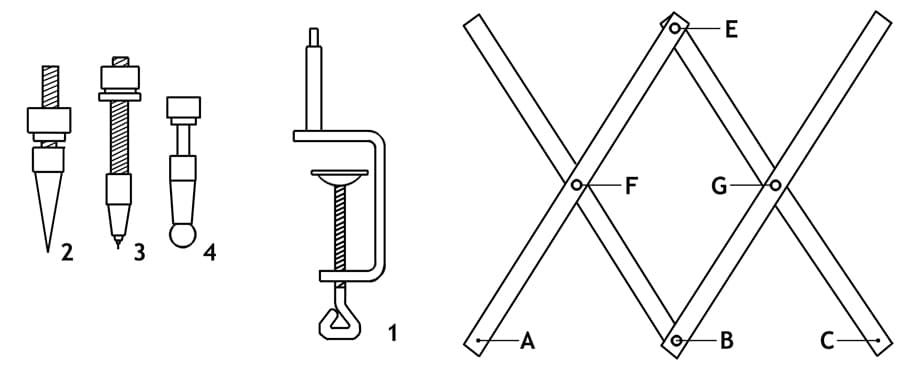

Como dissemos, o pantógrafo de desenho é composto por varas ou hastes de madeira ligadas umas às outras. Estas hastes articuladas têm múltiplas marcas que correspondem às opções de ampliação, redução ou cópia. Situadas nestas hastes (A-E), o pantógrafo de desenho tem: o ponto de ancoragem (1), o ponto de seguimento (2), a ponta de grafite (3) e o ponto de equilíbrio (4):

Como montar um pantógrafo

Antes de começar a utilizar o teu pantógrafo para escalar os teus desenhos, terás de o montar. Para o fazer, vamos começar por analisar a forma de montar um pantógrafo. Especificamente, vamos falar sobre como montar o pantógrafo Graphoplex:

Para começar, é necessário fixar a pega de metal (número 1) à tua mesa.
Depois, inserir o ponto de seguimento (número 2) no orifício previsto para o efeito (letra B).
Colocar a ponta de grafite (número 3) no orifício correspondente (letra C).
Em seguida, colocar o ponto de equilíbrio (número 4) no seu buraco (letra E).
Finalmente, colocar o ponto de ancoragem (letra A) no cabo metálico (número 1).

Comprar aqui um pantógrafo para desenho

Como utilizar um pantógrafo

Como mencionado acima, esta ferramenta é utilizada para modificar a escala de um desenho. Pode ser utilizado para ampliar ou reduzir (até 10 vezes) planos, números, mapas, etc. Para utilizar correctamente um pantógrafo, deves colocar o desenho original sob o ponto de seguimento (número 2) e trabalhar sobre ele com a mão esquerda. Entretanto, com a mão direita, trabalharás com a ponta de grafite (número 3). Para o fazer correctamente, segue estes passos:

Para ampliar desenhos coloca o desenho original sob o ponto de seguimento (número 2) e segue as linhas. Desta forma, o desenho original será copiado de forma ampliada com a ponta de grafite (número 3).
Para reduzir um desenho é necessário inverter as letras B e C. Ou seja, colocar o ponto de referência (número 2) na letra C e a ponta de grafite (número 3) na letra B.

Tem em mente que os pontos F e G são os que indicam a escala de redução ou alargamento. Portanto, terás de o escolher previamente; e se quiseres modificar a escala só terás de mover os pontos F e G para outros buracos com a escala que desejas.

Se ainda tiveres dúvidas, aqui está um vídeo para te mostrar como utilizar um pantógrafo. Nele podes ver como colocar esta ferramenta para adaptar o teu desenho ao tamanho que desejas. Tanto para aumentar como para reduzir podes ver como utilizar esta ferramenta neste vídeo do nosso canal (legendado em português!):
