Tórculos

Tórculos

Tórculos de gravura estático ou com pés, tórculo eléctrico ou manual, com ou sem redutor.

Temos todas as marcas de tórculos para gravura: Tórculo Reig, Tórculos Azañon Matorc, Tórculo Ribes, Tórculo Arteina...

Ver Categorías

por página

Itens 1 para 18 do 26 total

Página:
  1. 1
  2. 2
por página

Itens 1 para 18 do 26 total

Página:
  1. 1
  2. 2

O que é um Tórculo?

Um tórculo, também conhecido como prensa a talha ou prensa de estampagem, é uma ferramenta utilizada por gravadores para estampar matrizes de metal, madeira ou linóleo, entre outros. As prensas são utilizadas para diferentes técnicas de gravura, entre as quais encontramos gravura em água-forte, collagraph, ponta seca, Roll-Up, linoleogravura, xilografia...

Podemos assegurar que é talvez a máquina mais importante para o gravador, porque é a única forma que ele tem de capturar no papel a imagem que trabalhou na matriz!



Como funciona um tórculo?

O sistema através do qual um tórculo funciona consiste em dois rolos que prensam uma placa que funciona como suporte (conhecida como platina) sobre os quais foi previamente colocada uma placa gravada (matriz) e atintada e o papel correspondente (bem como alguns feltros no topo para distribuir a pressão e evitar danificar o papel, a matriz ou os rolos). Quando o artista activa o mecanismo da prensa, faz passar a placa com a matriz tintada e o papel entre os rolos, o que permite obter a impressão (também conhecida como gravura).

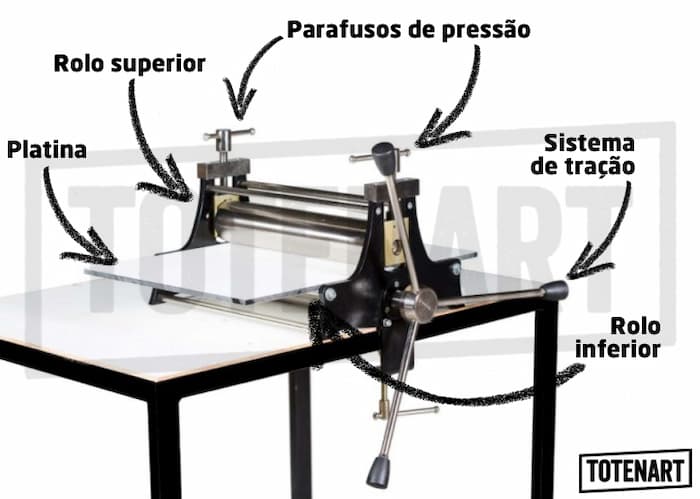

Partes de um tórculo

Um dos pontos importantes a ter em conta para compreender o funcionamento de uma imprensa ou tórculo é conhecer as diferentes partes que o compõem. Dependendo do modelo, capacidade e desempenho, algumas das suas peças podem variar, mas as peças principais são:

  • Platina ou placa: a platina é a superfície plana que está entre os rolos e sobre a qual colocamos a matriz e o papel a gravar.

O seu tamanho (largura) determina a capacidade máxima de estampagem.

As platinas dos tórculos eram originalmente feitas de aço mas, actualmente, existem platinas feitas de materiais alternativos mais leves com excelentes resultados: PVC, resina anti-deformação, etc.

Embora muitas platinas não a montem é interessante montar uma rolha de borracha em ambas as extremidades para evitar que saia e caia do tórculo durante o processo de estampagem.

  • Rolos: Uma prensa inclui sempre dois rolos: superior e inferior e são responsáveis pela transferência da imagem para o papel por pressão.

Os rolos são accionados por aspas, manivela ou motor.

Quando rodam fazem a platina mover-se entre eles, fazendo a gravura (transferindo a tinta da matriz para o papel).

Alguns fabricantes constroem os seus tórculos com a tracção no rolo inferior, e isto obriga-os a fazer uma serrilha neste rolo para facilitar o arrasto.

  • Parafusos de pressão: Estes são os que permitem estabelecer a pressão exercida pelos cilindros para efectuar a estampagem.

Como o nome sugere, os parafusos de pressão são utilizados para determinar o grau de pressão que fazemos com os rolos na placa e, portanto, na gravura.

Além disso, as prensas incluem também manómetros de pressão para regular a pressão em ambos os lados do rolo com mais segurança.

Há parafusos de pressão que incluem no mesmo parafuso uma guia micrométrica para regulação.

  • Sistema de tração: Permite transferir o movimento da força da pessoa para o sistema de rolos.

É o mecanismo encarregado de rodar os rolos para fazer funcionar o tórculo.

Existem vários sistemas de tração, os principais são: tração directa (por aspas, volante ou manivela) e por sistema eléctrico.

Dependendo do tamanho do tórculo, pode ou não incluir um redutor para facilitar o trabalho.

  • Feltros: O feltro é um tecido espesso que é utilizado durante a estampagem entre os rolos e em cima do papel e da matriz.

A sua principal função é distribuir a pressão e proteger (separando) os rolos, a placa e o papel.

Dependendo do artista, podem ser utilizados um ou dois feltros de diferentes espessuras (3 e 5 mm.).

  • Acetato para registos: Embora não faça parte do tórculo enquanto tal é muito importante, pois é colocado em cima da platina para a proteger de manchas.

A sua principal função é evitar marcas e manchas na platina (uma vez que não funciona directamente sobre ela).

É também muito prático fazer as marcas de registo: directamente com uma caneta de feltro ou fazendo as marcas num pedaço de papel e colocando-o entre a platina e o acetato.

Facilita a limpeza dos restos de tinta do estampagem, sem "castigar" a platina por baixo.

 Partes de um tórculo



Tipos de tórculos

Dentro das prensas calcográficas, também conhecidas como tórculos, encontramos uma grande variedade de tipos e tamanhos. Com base em múltiplos aspectos decidiremos qual a melhor prensa para nós dependendo de vários factores: capacidade da platina de que precisamos, espaço onde a vamos utilizar, técnicas a desenvolver e quanto queremos (ou podemos) gastar:

Tipos de tórculos dependendo da sua tração

Com base no método utilizado pelo artista para operar o tórculo podemos encontrar diferentes tipologias. Estas incluem:

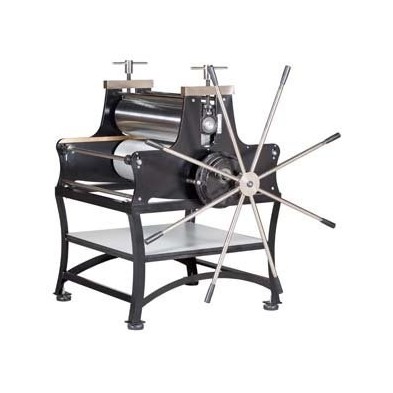

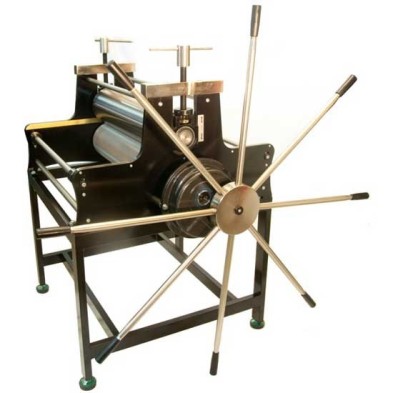

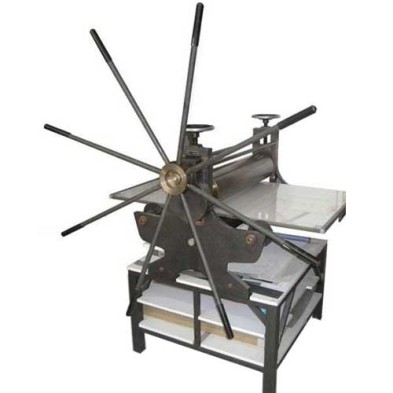

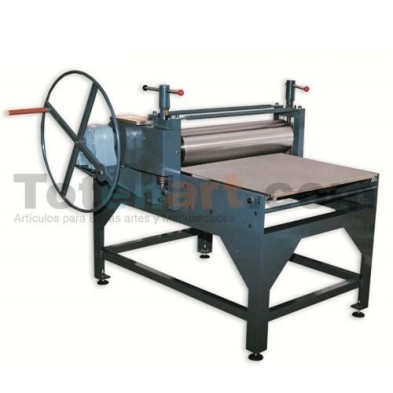

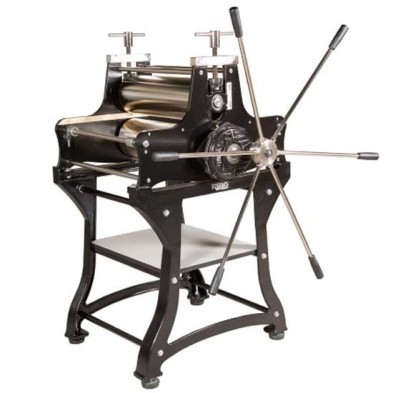

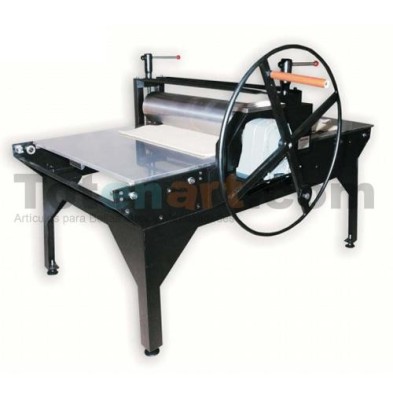

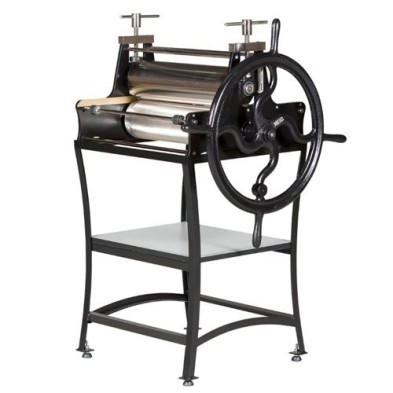

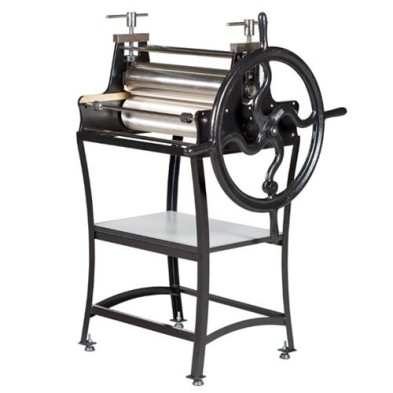

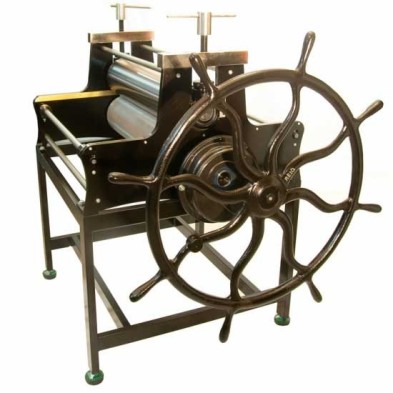

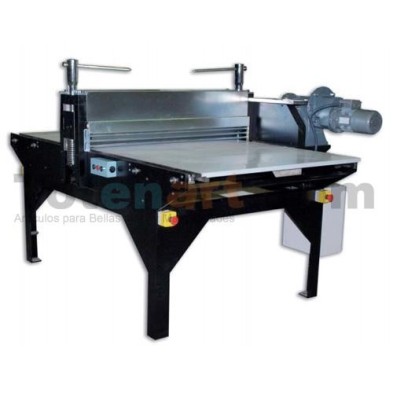

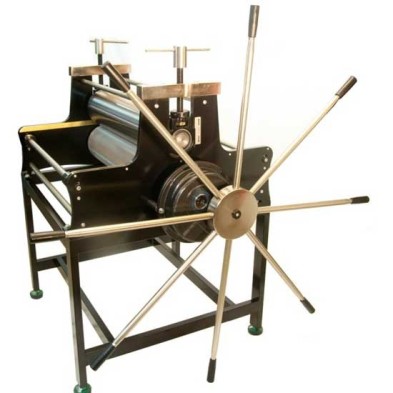

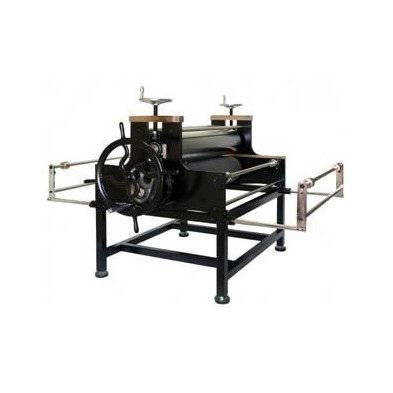

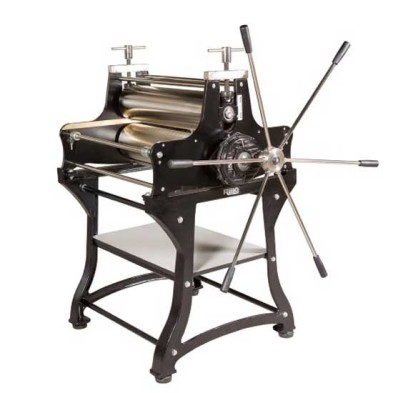

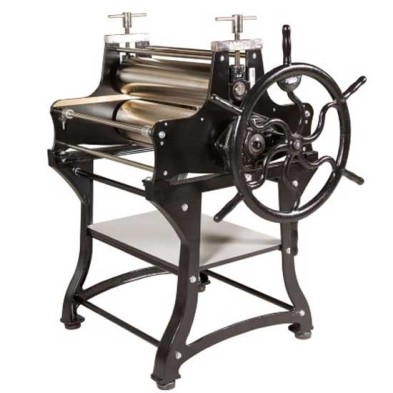

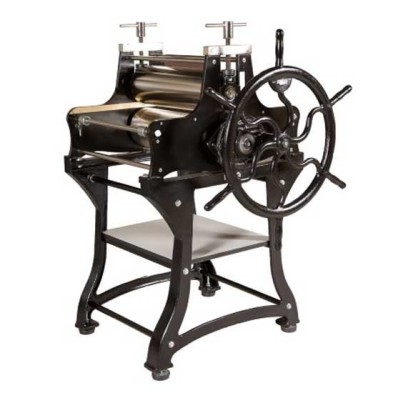

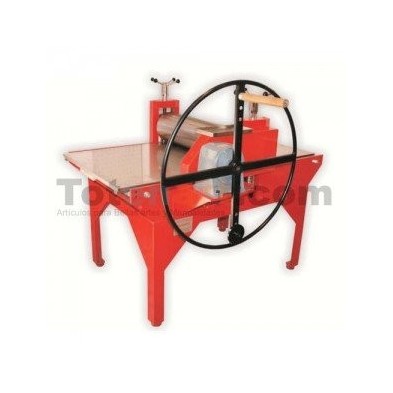

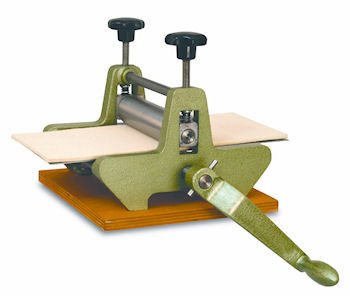

Tórculo com sistema de aspas  Tórculo com volante  Tórculo com manivela  Tórculo elétrico



Para além do tipo de tração do tórculo é importante ter em conta a força que se tem de exercer sobre ela para que funcione. O mais comum é que os modelos médios e grandes incorporem um redutor para multiplicar a força do artista e para fazer o passe de rolo com pouco esforço.

Tipos de tórculos de acordo com a forma como o artista exerce a força

É importante ter em mente que nem sempre é necessário montar um redutor. Dependendo do formato máximo admitido (largura dos rolos), do diâmetro destes, etc., existem modelos de tórculos em que é inevitável montar um redutor e outros modelos mais pequenos em que um redutor não é necessário e a sua inclusão seria uma despesa desnecessária.

Tórculos com tração directa: esta tipologia inclui todos os tórculos em que é o gravador faz toda a força para acionar o tórculo. Os tóruclos sem redutor são mais económicas, mas implicam ter de fazer uma força maior.

Tórculos com redutor: Dependendo da força que o gravador exerce sobre a prensa para activar o seu funcionamento existe um tipo de tórculo chamada tórculo com redutor. O redutor é um sistema de engrenagens que permite reduzir a velocidade do deslocamento da platina, por exemplo, se trabalharmos com um tórculo com um redutor de 1 a 4, isto é que precisaremos de 4 rotações do volante para uma rotação do rolo superior. Desta forma, a força a ser aplicada pelo gravador é menor, pelo que é muito mais fácil e confortável de utilizar (existem diferentes redutores com diferentes factores de redução: quanto maior o factor, menor a força, mas também mais voltas terás de fazer para fazer uma estampa).

Ao escolher um tórculo deves ter em conta que quanto maior for a proporção do redutor menor será a força que terás de usar e mais lento será o seu funcionamento. Por esta razão, deves avaliar se o tórcuo de que necessitas para a tua situação precisa ou não de um redutor, porque, se for pequeno e os seus rolos não forem muito largos, o redutor não será necessário.

Tipos de prensas de acordo com os rolos de pressão

Como mencionado acima, as prensas são constituídas por dois rolos. Ao rodar o rolo superior pressionamos a matriz, enquanto o rolo inferior suporta o peso da platina. Sabendo isto, é de notar que existem dois tipos de tórculos de acordo com a sua tração, mas qual é a diferença entre a tração superior e inferior de um tórculo?

Tração superior: nestes o rolo superior está directamente ligado ao sistema de tração, pelo que gira directamente. Desta forma, é o próprio rolo superior que move a platina e, como resultado, o rolo inferior.

Tração inferior: no caso dos tórculos de tração inferior o sistema de accionamento está ligado ao rolo inferior e é este que move o conjunto do rolo inferior e superior.

Como ya hemos dicho anteriormente los tórculos se componen por dos rodillos. Cuando girar el rodillo superior hace presión sobre la matriz mientras que el rodillo inferior soporta el peso de la pletina. Sabiendo esto, cabe destacar que hay dos tipos de tórculos según su tracción pero, cuál es la diferencia entre la tracción superior e inferior de un tórculo?

Tracción superior: En estos, el rodillo superior se conecta directamente al sistema de accionamiento por lo que gira directamente. De esta forma, es el mismo rodillo superior el que desplaza la pletina y, como resultado, el rodillo inferior.

Tracción inferior: En los tórculos con tracción inferior, el sistema de accionamiento va conectado al rodillo inferior y es este el que mueve el conjunto de pletina y rodillo superior

Tipos de tórculos de acordo com a utilização

Outra das condições a ter em conta na escolha de um tórculo é a utilização que lhe vai ser dada. Por um lado, deves ter em conta o tamanho das gravuras que normalmente fazes e, por outro lado, o local onde irás trabalhar com elas. Nestas condições, existem dois tipos diferentes de tórculos:

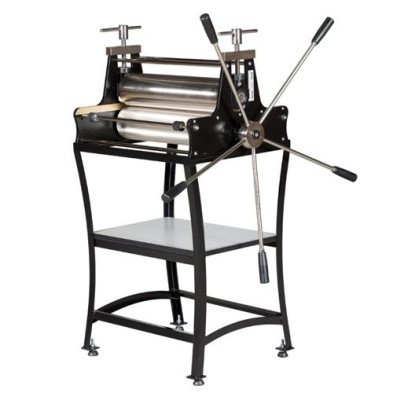

Tórculos de estúdio: os tórculos de estúdio são concebidos para serem instalados em oficinas, têm uma mesa (pernas) e não dependem de outra superfície para os instalar. Estas máquinas são mais pesadas do que os tórculos de mesa e são normalmente utilizados para impressões médias e grandes.

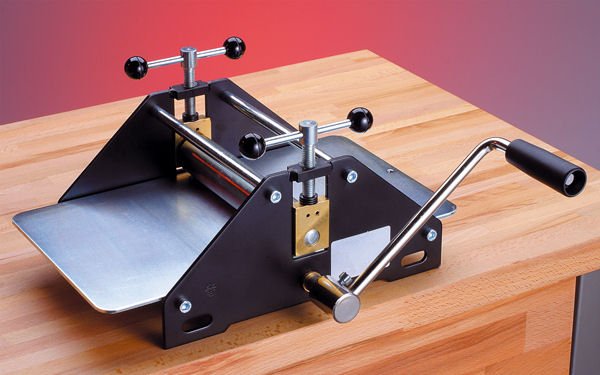

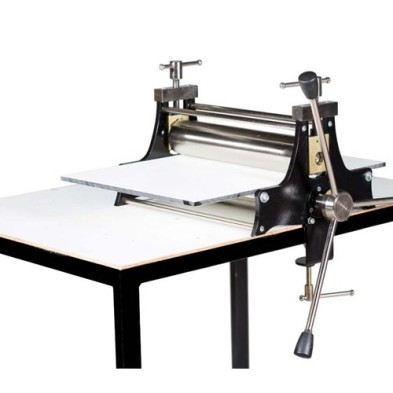

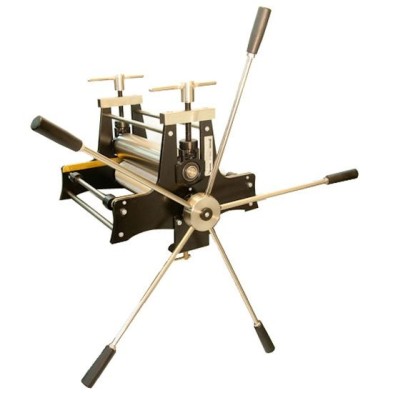

Tórculos de mesa: ao contrário dos tórculos de estúdio, os tórculos de de mesa são muito mais pequenos. Como o seu nome sugere, são concebidos para serem utilizados numa mesa e não têm pernas. Por esta razão, são perfeitos para escolas e amadores, uma vez que foram concebidos para testes. Além disso, devido às suas dimensões, pode ser facilmente transportado ou armazenado para que possa ser facilmente deslocado para exposições ou oficinas.



Tórculo de estudio Tórculo de sobremesa

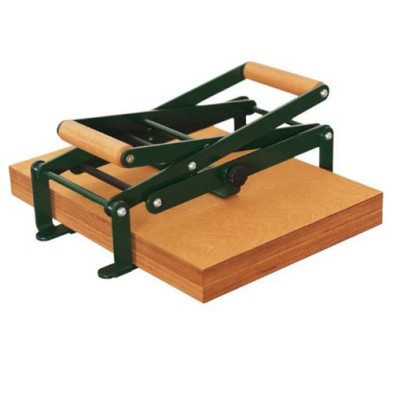

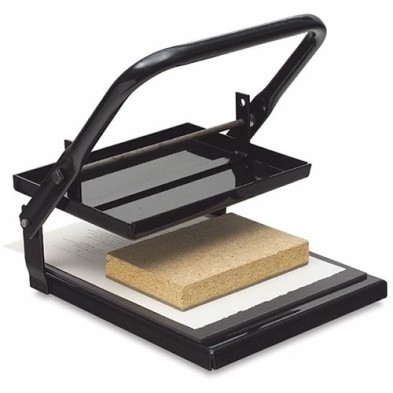

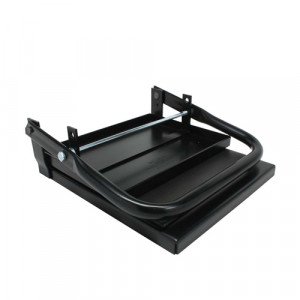

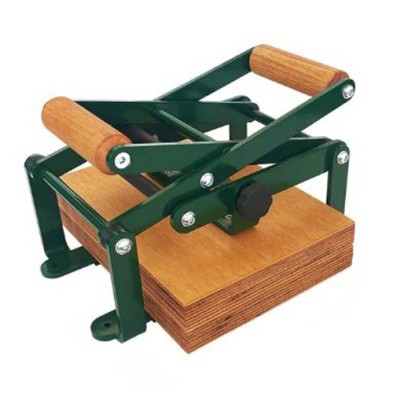

Prensas de estampagem para xilografia e linoleogravura

Si la técnica que realizas es xilografía o linograbado hay una prensa perfecta para ti! Si todavía te estás iniciando en el mundo del grabado y un tórculo se te queda grande, hay opciones. En la actualidad existen unas pequeñas prensas que  son muy cómodas para trabajar en casa. Estas tienen un precio mucho más económico que los torculos y se pueden transportar fácilmente:



Deves ter tudo isto em conta ao escolher uma prensa ou um tórculo que se adapte às tuas necessidades! Se não precisas de um tórculo profissional pensa qual é a melhor opção para ti
